YL-90FLECK软化水 硬度在线监测控制系统

 YL-90FLECK软化水

　　硬度在线监测控制系统

　系 统 操 作 说 明

　　目录

　　一、系统测控原理

　　二、设备特点

　　三、系统技术参数

　　四、通信设置

　　五、参数设置说明

　　六、通讯说明

　　七、配件清单

一、 系统测控原理　　

1、 YL-90F 在线自动监测出水硬度

　　 设备运行无人值守，故障自动报警，并上传，运行任何状态及控制皆可通过系统在控制室显示并完成,该系统具备与热网自控系统衔接的预留口，可将系统运行状态，进出水水质，水箱液位等信息上传热网中控室。

　　 实现24小时在线自动监测软化水设备出水硬度，每隔15分钟对出水硬度检测一次（检测时间可调整），分辨树脂工作失效点，即时启动树脂再生程序，既不提前也不滞后，在保证树脂工作交换容量得到大的利用率的同时保证软化水设备出口硬度指标在标定的范围内，可比同型号软水器每年节约20%-30%运营费用，从而能真正达到防止锅炉结垢，维护锅炉效率，节能减排的目的。

　　 硬度监测系统应用比色分析原理，根据设定的时间对软化水系统出水自动采样一次。每次对定量采样水自动注入定量硬度反应试剂，不同的硬度采样水将呈现不同的波长，依靠光电转换原理，完成对硬度的检测。原理简单，技术可靠，灵敏度高。

　　例

　　一台10吨每小时软水器

　　树脂装填量 300L

　　每次再生盐耗 80千克

　　再生耗水量  （系统默认值）

　　1反洗流量 49加仑/分钟  共计 10分钟   合计490加仑

　　2吸烟慢洗  25加仑/分钟 共计 60分钟   合计1500加仑

　　3正洗       30加仑/分钟 共计 15分钟  合计 450加仑

　　整个周期耗水量约 2440加仑，约9.2吨

　　每次再生一次，需80千克盐，9.2吨水，按每周再生3次，一年需再生约160次，需耗盐 25600千克 ，需耗水 1472吨。

　　使用本设备后，由于是按时时硬度测量，只有水质不合格时才再生，所以可以延长设备，20%-30%出水量，再生盐耗可减少约5120千克7680千克， 再生水耗可减少300吨450吨。

　　可使正常维护费用减少20%-30%,真正实现，节能减排。

2、YL-90F硬度监测原理

　　硬度监测系统应用比色分析原理，根据设定的时间对软化水系统出水自动采样一次。每次对定量采样水自动注入定量硬度反应试剂，不同的硬度采样水将呈现不同的波长，依靠光电转换原理，完成对硬度的检测。原理简单，技术可靠，灵敏度高。

　　监测系统自动采样，也采用滴定法，每次消耗微量的药水。寻找识别再生时水质硬度的临界值，其它数据对控制再生指令无关。再生指令软水的硬度指标为0.03mmol/L。

　　系统比较基准值是0.03mmol/L。大于0.03mmol/L者为水质不合格，小于0.03mmol/L者为合格水质。

　　全自动软化水设备，通常为无人值守。因此，检验软化水设备是否有效，水质是否达到国家标准满足防垢要求，采用自动连续分析检测软水设备出水硬度，根据软水设备出水硬度，控制启动再生程序。

二、设备特点

　　控制系统配置

　　2.1 全程采用美国ARM公司微电脑核心芯片控制，触摸屏操作界面 （  4.3寸 7寸可选装德国西门子 ）可对运行状态显示，系统运行时各阀门的工作状态，水流的走向，进水硬度值，出水硬度值，二次回水硬度值实时精确显示。

　　2.2 再生状态显示，系统再生每一步各阀门的工作状态，水流的走向，所有现场操作可实现在总控同步操作，实现与富来克软水器无缝对接，可靠。

　　2.3 水质硬度指标显示，系统运行时出水水质硬度指标时时显示，检测出水水质不达标时自动启动再生再生完毕后进行复检确认。

　　2.4 硬度检测，水质硬度指标显示，自动给药，自动冲洗，自动填充，自动混合，自动检测系统运行时出水水质硬度指标时时显示，缺药报警并上传。一次供药可满足3-6个月的使用周期，可查询导出一个采暖季度内所有历史数据。

　　2.5 报警显示，时时显示故障报警，检测器故障、再生运行故障、二次反洗故障等，具备机房漏水检测功能，检测到机房漏水自动切断电源并上传总控,同时启动机房内排污泵工作，减少设备损失。

　　2.6 具备延展功能，可在不增加主设备情况下通过升级探头模块，实现PH,电导，余氯等，实时监控上传。

　　2.7 设备操作系统支持优盘一建升级操作系统功能。

　　2.8 报警显示，时时显示故障报警，检测器故障、再生运行故障、二次反洗故障等，并可查询导出历史报警记录。

　　2.9 多路阀可采用24V交流供电方式，设备自备ups不间断电源在机房断电情况下可满足少48小时自供电，实现软化水不间断供应及检测，及数据上传。

　　2.10 双阀双罐系统可根据需要改变运行模式（A同时产水 B交替运行）

　　2.11 可采集1路水箱实际液位，并显示控制软水箱液位, 可提供1路原水泵启动信号功能，再生时有效，原水低压环境下适用

　　2.12 根据需要选择再生模式 A水质监测模式 B流量模式

　　2.13 端子提供1路远端再生接口，无源开点信号，闭合10S后再生

　　2.14 水质监测功能，根据设定的时间、流量，通过电压比较法，定时定量采集水样自动分析，显示并上传

　　2.15 采集流量信号，显示累计流量、剩余流量、瞬时流量，通信上传, 可选配流量计 A脉冲信号 B模拟信号 C电子水表信号 满足众多现场需求.

　　2.16 手动再生功能，再生进行中，可步进操作

　　2.17 控制系统提供详细的故障报警功能，包含水质超标、阀门卡塞、液位超限等

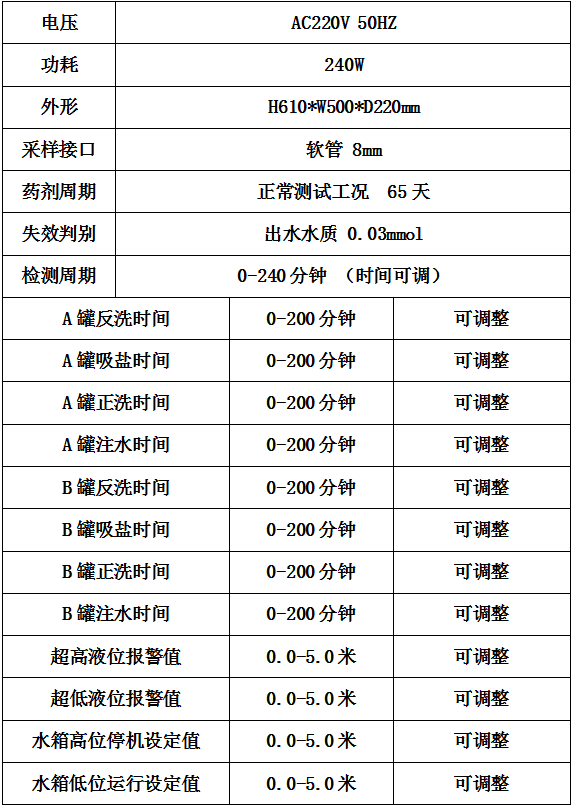

三、系统技术参数

四、通信设置

　　1、 波特率  （4800  9600  19200  38400）

　　2、 站地址  （1---230）

　　3、 校验码  （0=无校验  1=奇校验  2=偶校验）

　　4、 通讯协议   Modbus RTU

　　5、 通信接口   RS485

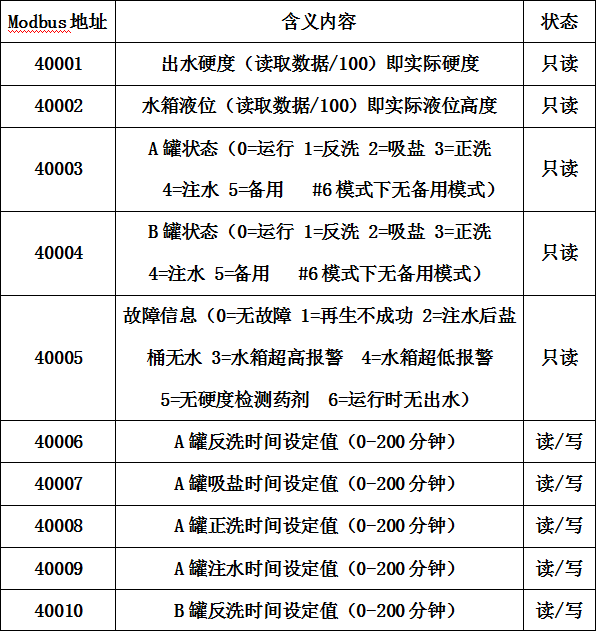

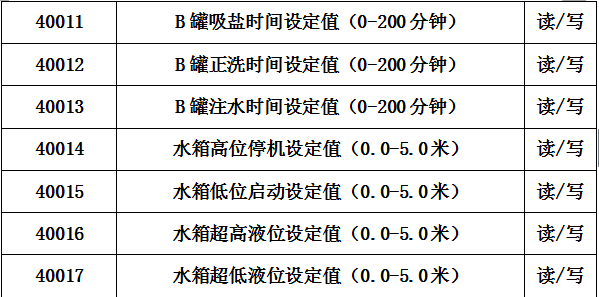

　　6、 通信地址及含义
